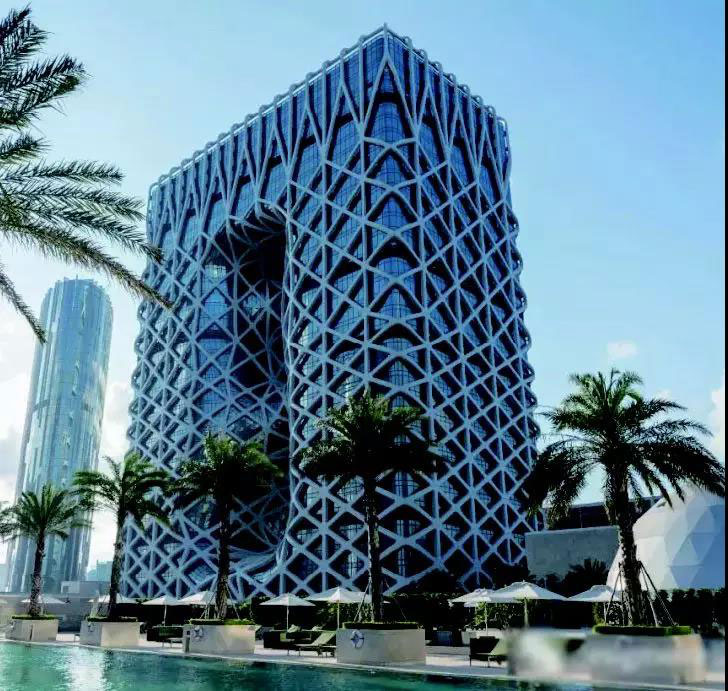

該工程位于澳門氹仔島，是一座由扎哈建筑事務所設計，意在打造澳門新地標的高檔綜合酒店。該工程樓高154.8m，共43 層，幕墻面積約4.5萬㎡。其外視效果為：鋁板包覆的漸變受力網架骨骼在外，玻璃幕墻在內，樓體中間以流暢的曲面過渡出三個如寶石般的空洞（圖1）。這是全球首個采用自由形態外骨骼網架結構的摩天大樓，氣勢雄偉、堅如磐石地聳立于路氹城心臟地帶，其鏤空設計與屋頂、墻壁和天花板相融合，突破傳統也為城市建筑形象進行了一次饒有趣味的探索。其外觀造型如一件雕塑作品，大樓中央的鏤空部分以“8”字為設計概念，突顯結構的復雜性，以及復雜結構在流線下的優美。左右兩棟大樓的平臺和頂層相連，中心位置亦有兩道橋連接，即便身處室內也能感受到鏤空設計的特色。其外骨骼網狀鋼結構包圍著混凝土核心，突顯出該樓的獨特形態，另有五種不同玻璃面板以及雙曲鋁板來強化視覺效果，不僅賞心悅目，更減少了內部所需的結構物。

（1） 漸變網架骨骼位于最外層，玻璃幕墻在網架骨骼內。

（2）層間與可視區采取分離安裝模式，做成不同的單元板塊。層間板塊與結構四點支撐， 可視板塊從室內安裝，卡入兩個層間板塊之間，坐立在下一層的層間板塊上。

（3）鋼結構牛腿處的層間單元板塊，設計成切分的半個板塊，在工地現場組合、固定、密封，并進行可靠的防水處理。

（4）轉角的小半徑彎弧板塊，首先控制好面板的精度，保證外觀可靠，不能出現任何波紋， 控制好拉彎型材和加工組裝的精度，確保其性能。

（5）中心曲面位置，全部屬于異形單元板塊，其中存在許多扭轉的單元板塊， 其所有面板需要做成扭轉彎曲的，其型材框?yàn)椴还裁娴闹本€(xiàn)拼接。

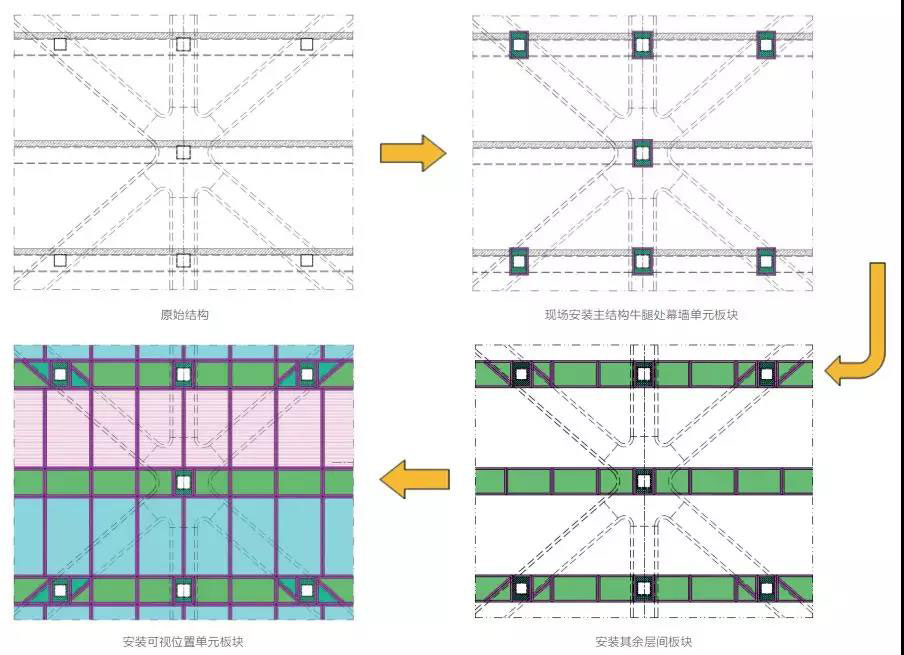

該工程結構網架在幕墻之外，主體鋼結構距離幕墻玻璃面僅400mm，單元體不能整體安裝，需要把單元體在高度方向上拆解為可視部位和層間部位兩塊單元，先安裝層間板塊，后安裝可視板塊，如圖2所示。

▲ 圖2 單元安裝流程示意

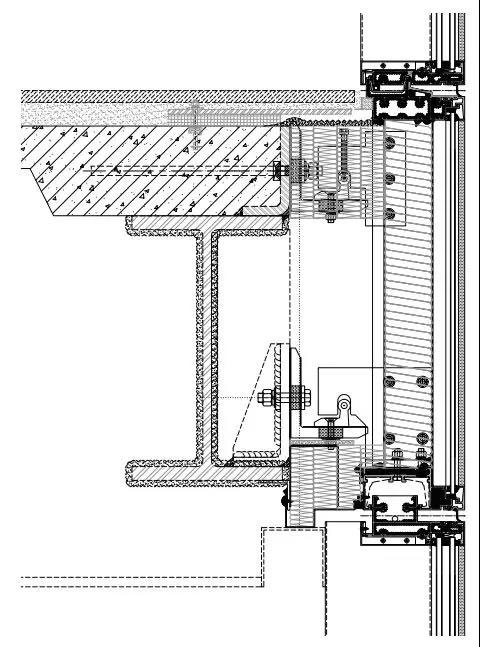

該設計采用四個掛點，確保其結構穩定可行，上橫梁與普通橫滑式單元幕墻一致，下橫梁設計兩道完整的密封線，如圖3所示。

▲ 圖3 層間剖面

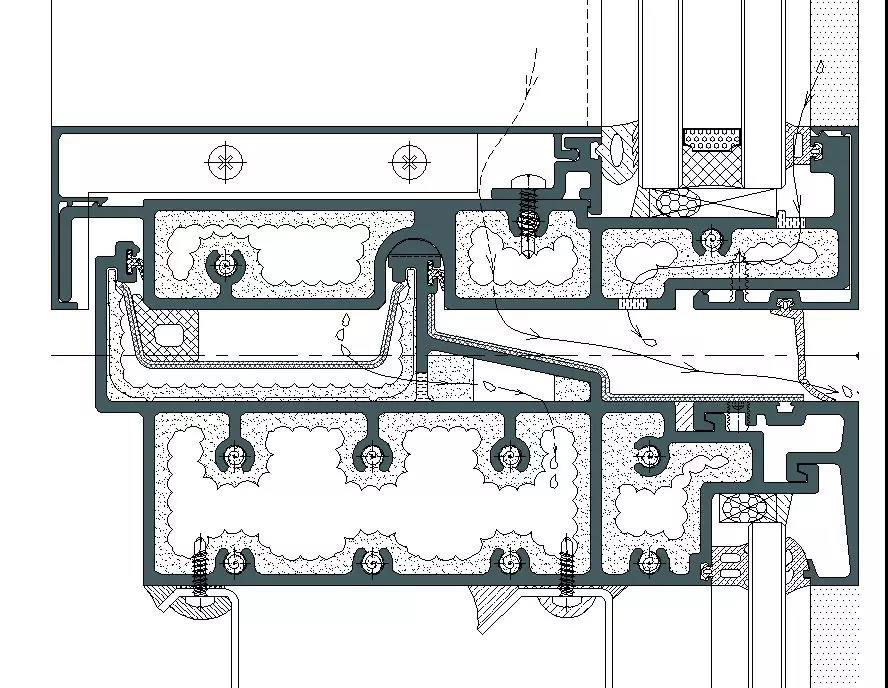

針對層間單元體標準位上節點，其設計特點是：可視板塊落在層間板塊上，注意左右限位，限位方式為立柱壁卡入橫梁上預設的缺口，左右預留2mm活動范圍，可視板塊能夠繞著支撐點活動，如圖4所示。

▲ 圖4 層間標準位上節點

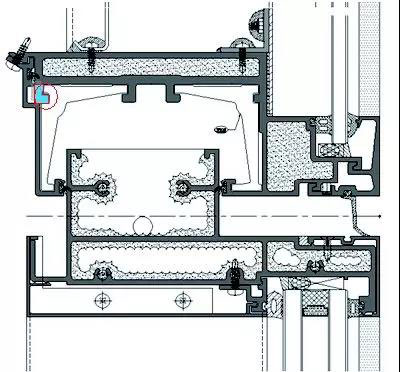

針對層間單元體標準位下節點，其設計特點是：可視板塊的安裝在不需要安裝L碼的位置切除一段略大于L碼件的缺口，即圖中藍色標注部位；L碼塞入并滑移到所需要的位置（兩端+中間），兩端L碼起結構支撐，中間L碼為了防止密封片翹曲；卡入帶膠條的通長密封片，密封片之間打密封膠，形成連續的密封帶。如圖5所示。

 ▲ 圖5 層間標準位下節點

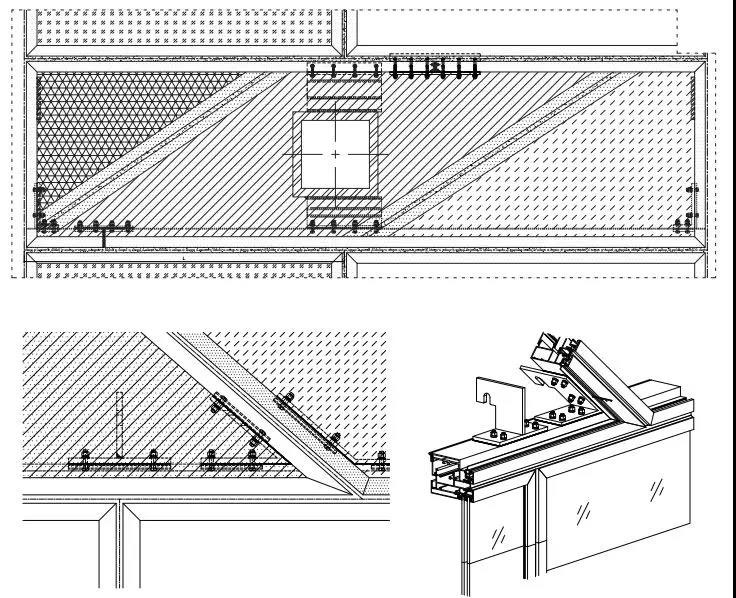

層間板塊設計中，牛腿處的板塊方案尤其重要。因?yàn)榻Y(jié)構牛腿的預先存在，該板塊只能拆分成橫梁現場對接單元，且單元體與牛腿之間的防水現場安裝，注意確保可視板塊立柱位置有掛件，避免橫梁承受集中力，如圖6所示。

▲ 圖6 牛腿處節點及三維示意圖

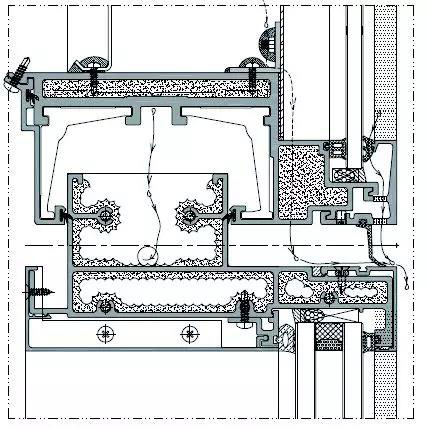

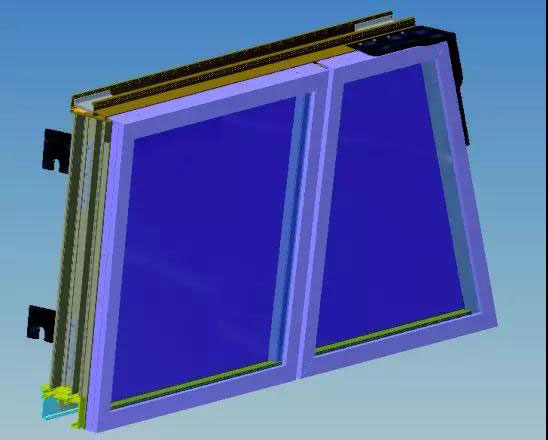

可視板塊下端坐立在層間板塊上，上端卡入層間板塊，自身無掛接點。因?yàn)槭彝庥薪Y(jié)構網架，所以只能室內更換玻璃，如圖7所示。該設計需要注意幾個重點：1）板塊通過卡槽左右限位；2）對于垂直于幕墻的扣板，一定需要機械防脫，避免臺風下扣板脫落。

▲ 圖7 可視板塊節點及三維示意圖

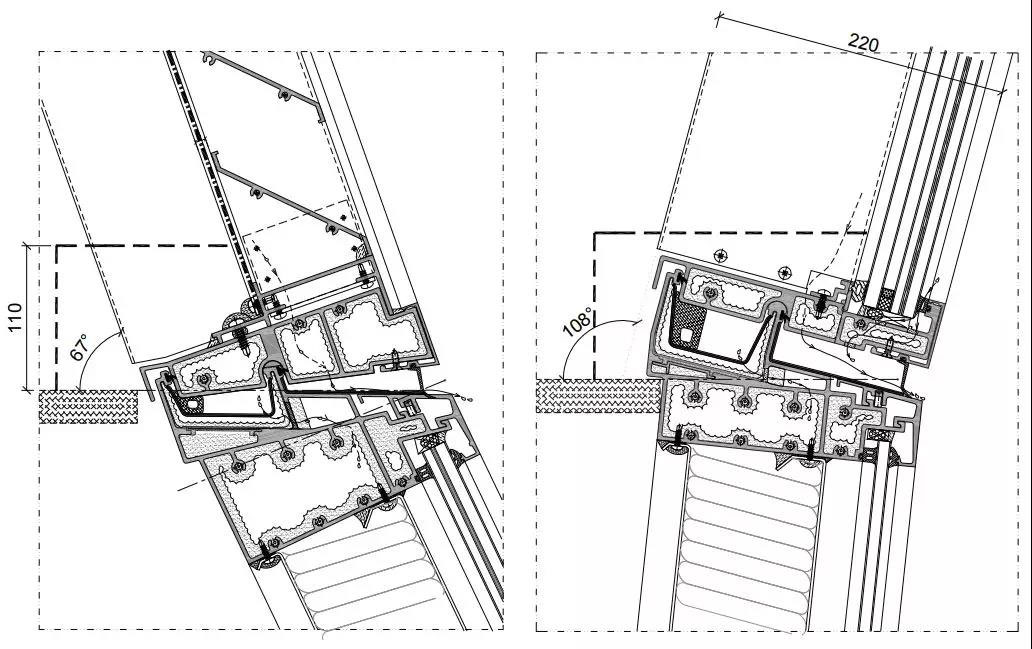

本項目中的不規則單元體，沒有一塊是相同的，故每一塊單元體都要放樣。為此，我們?cè)O(shè)計中運用了BIM模型來提高正確率和效率（圖8）。由于該項目角度太多，需要大量開模，為了減少開模數量，我們采取區域分段開模的方式：1）層間立柱和可視區立柱的夾角范圍為161°~180°的區域，每3°開一套系列模具；2）橫梁與室內地面的夾角范圍為82°~105°的區域，采用同一系列模具，在最小角度82°的位置，保證至少1°的向外傾斜以保證排水的有限性；3）橫梁與室內地面的夾角范圍為67°~82°及105°~110°的區域（圖9），每3°開一套系列模具，以保證橫梁之間的平穩過渡及其性能。

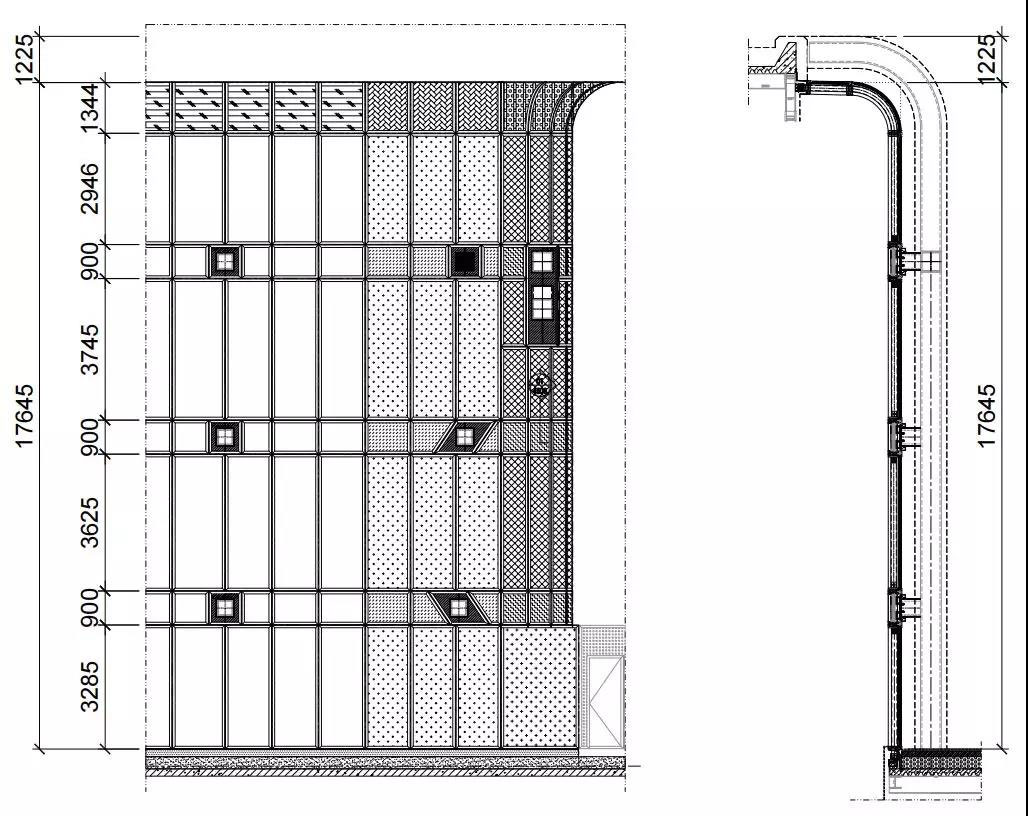

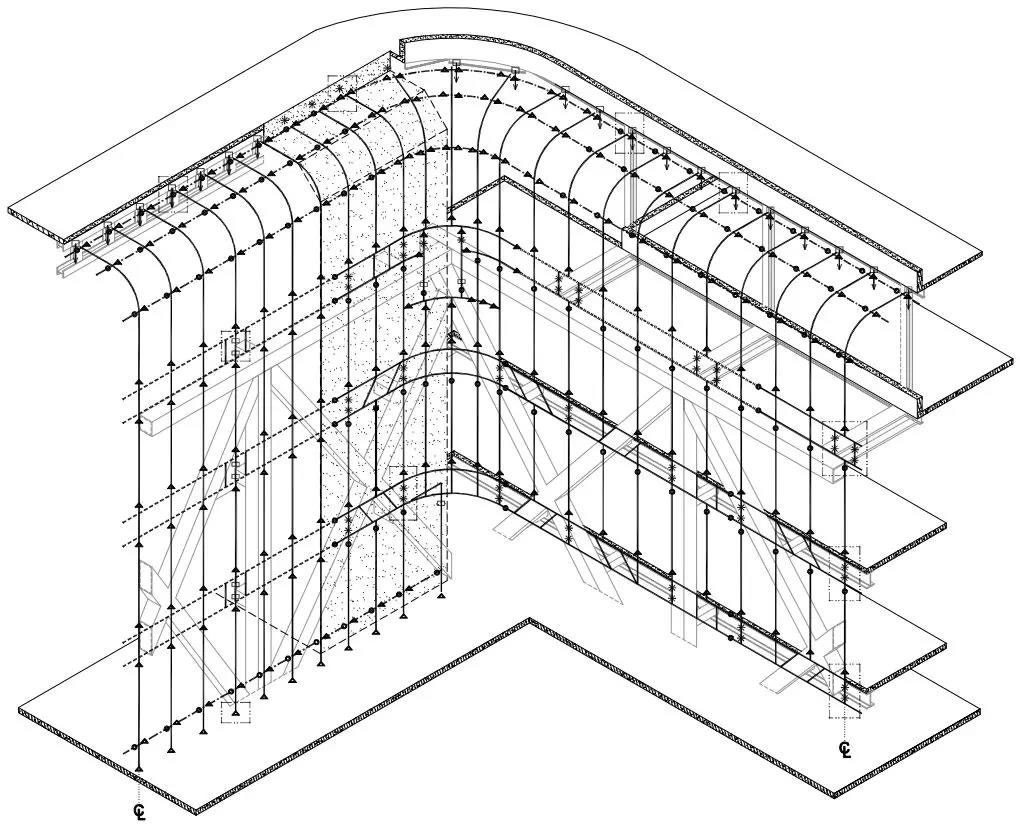

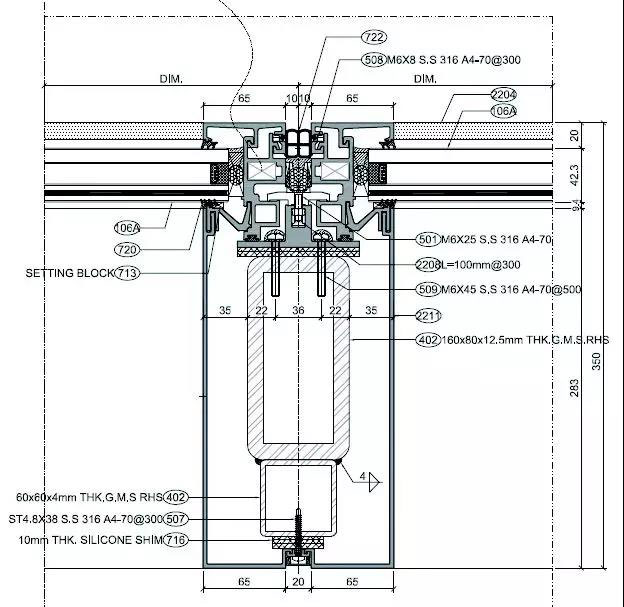

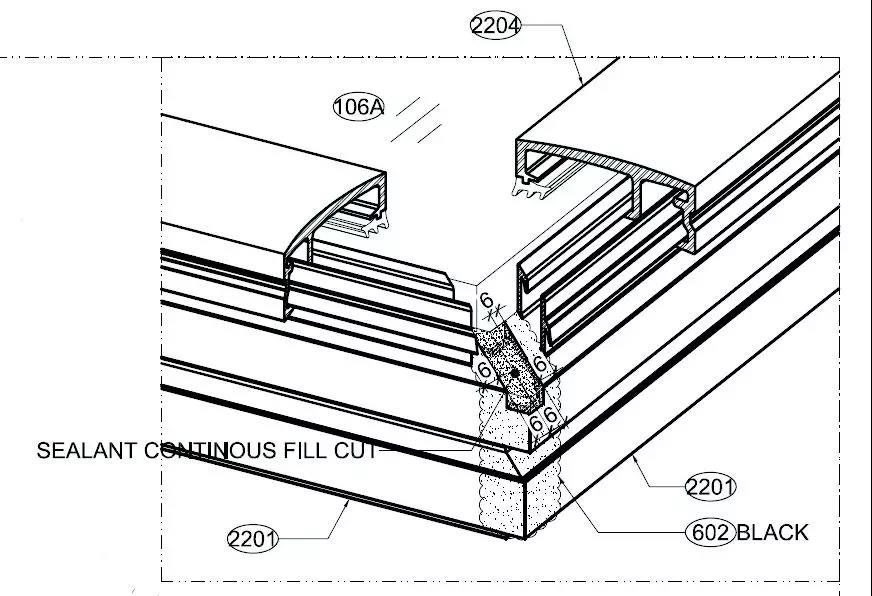

該框架系統，是以外骨骼網架為基礎的鋼框架龍骨小單元系統，最大跨度為寬8m×高12m，如圖10所示，其中淺藍色為可視板塊，深藍色為后面有結構板塊。鋼架的布置與優化是該系統的重點。以橫向龍骨為主受力龍骨，豎龍骨為次受力龍骨，在外層骨骼網架上伸出支撐點，把分格寬度縮減到8m×4.7m。對于細節部分，小單元45°拼接角的斷水設計是本工程必不可少的一個強制性措施，框架的設計理念如圖11—14所示。

▲ 圖10 框架三維圖

▲ 圖11 鋼架布置圖（1/4 區域）

▲ 圖12 高跨大樣圖

▲ 圖13 鋼框架單元體系統

▲ 圖14 三維示意圖

該工程位于臺風區域，設計風壓為10kPa。因?yàn)槠涮厥獾乩砦恢茫谠O(shè)計和安裝控制上，要綜合對比美標、英標、國標、以及澳門本地法規，取其中最嚴格的要求條款。對于這個外觀充滿想象力、特別復雜的幕墻系統，我們從投標和設計開始就要分析其外觀和使用的可行性。在澳門夢幻城酒店D項目復雜的外立面設計中，所有設計和施工的出發點都是圍繞如何能完美地表達建筑師的設計，如何將外觀、性能和安裝結合在一起。在實際過程中，我們做了大量的PMU性能試驗，協調好設計和施工中的問題，最終取得了令人滿意的效果。

本文來源：建筑幕墻
作者：羅參錦
